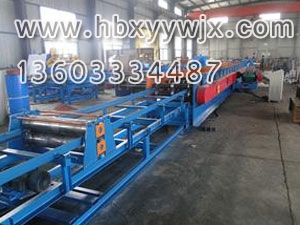

FX-192护栏板压型机

FX-192护栏板压型机

TAG标签:500型高速护栏成型设备 护栏板机冲孔装置
产品描述

FX-192护栏板压型机的简易出料架

1、此架由60mm×40mm方管焊接(上下可调节)

2、架上要装滑动轮

3、规格:长1.5m×宽0.9m×高0.6m

3、装料

1、单头开卷机,单侧放料

2、采用自动液压内张紧

3、   大装卷重量:8000KG

4、   大装卷直径:2200mm

5、液压功率:3KW

6、油缸直径:120mm,工作压力10Mpa

7、   大装卷宽度500mm

1、开料进入机组导向轮

2、FX-192护栏板压型机整平为上三辊下四辊,成型轴直径Φ80mm(材料45#通过调质处理),轧辊材料为GCR15,淬火到HRC58°-62°,表面镀硬铬,压制厚度2.5m-3.0m.

3、FX-192护栏板压型机的冲孔:采用液压冲孔(材料Cr12模具钢淬火处理,可前后左右任意调节)

4、切断液压剪切(材料Cr12淬火HRC60-62)

5、主机功率:15KW

6、摆线针减速机功率:15KW

7、传动:链条传动,2寸单排链

8、液压站电机功率:15KW,压力20Mpa

9、机组采用变频调速5m-12m/min

10、变频器,台达

11、电脑采用台达PLC

12、电脑操作面板采用触摸屏显示

13、设备外形尺寸:长17.5m×宽1.2m×高1.5m

14、电器产地、品牌可选配。
